Automatická olepovačka hran s předfrézem Automatic MA 6 K / MA 6 P

Automatická olepovačka hran s předfrézem Automatic MA 6

Olepovačka hran Automatic MA 6 K
(přesné kapování nůžkama)

Olepovačka hran Automatic MA 6 P
(přesné kapování profilovou frézou s funkcí polorožkování)

Automatická olepovačka hran s předfrézovací jednotkou a volitelným typem kapovací jednotky (přesné kapování do roviny / polorožkování)

MINIPROF Automatic MA 6 nabízí mnoho promyšlených a mnohdy unikátních řešení zaručujících vysokou kvalitu olepovaných dílců a maximální komfort při práci.

Nově nabízíme tuto nejpopulárnější verzi olepovačky
ve dvou provedeních přesného kapování:

  • MA 6 K – verze s kapovacími nůžkami a ostřikem kapovacích nožů
  • MA 6 P – verze s kapovací profilovou frézou a funkcí polorožkování

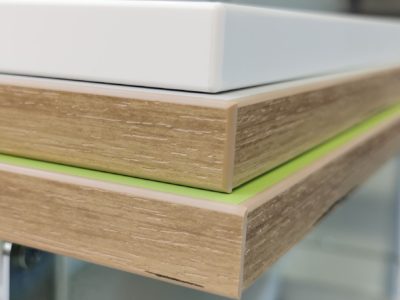

Automatic MA 6

  • spodní dílec: kapování nůžkami do roviny (MA 6K)
  • prostřední dílec: kapování rádiusem frézovacího nástroje – polorožkování (MA 6P)
  • horní dílec: plné rožkování (MA 8K/MA8P)

Perfektní dílenské zpracování a v neposlední řadě také kvalitní a rychlý servis vč. poradenství budou zcela jistě zárukou Vaší dlouhodobé spokojenosti.

Základní výbava olepovačky

  • předfrézovací jednotka s diamantovým frézovacím nástrojem
  • nanášení lepidla na dílce výšky až 60 mm s vyměnitelnou vaničkou na EVA/PUR lepidlo
  • hrubé kapování
  • lisovací jednotka
  • přesné kapování ve dvou verzích dle výběru zákazníka ( MA 6K / MA 6P)
  • frézovací jednotka se systémem REVOLVER pro velmi rychlé přenastavení
  • plošné cidliny

Dodatečné příslušenství (více informací naleznete níže)


Automatic MA 6 - předfrézová jednotka

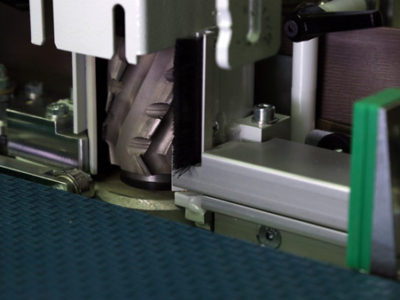

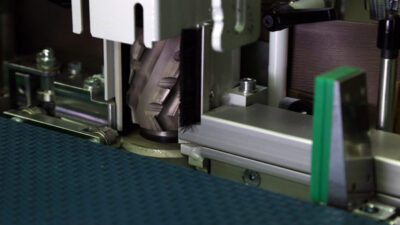

Předfrézovací jednotka s diamantovým nástrojem

  • Jedinečný systém předfrézování umožňuje používání pouze jednoho frézovacího nástroje a tím snižuje náklady na provoz a údržbu.
  • Pneumatický zadní přítlak zabraňuje vyštípnutí a poškození konce olepovaného dílce a již nalepené hrany.

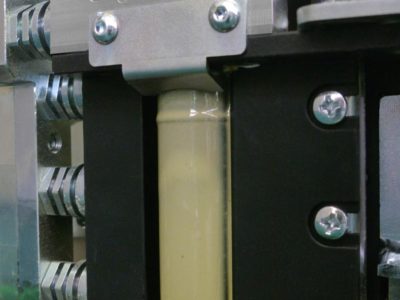

Automatic MA 6 - Nanášecí jednotka
Automatic MA 6 - Nanášecí jednotka

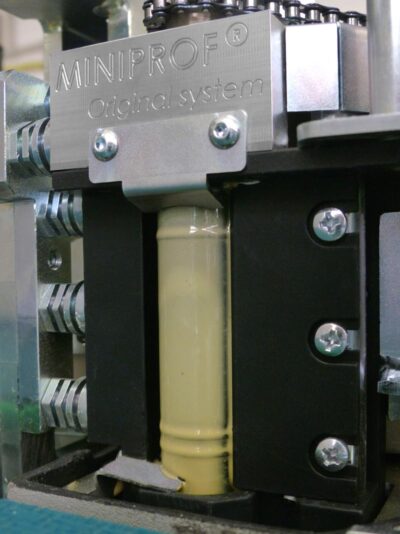

Nanášecí jednotka – MOŽNOST VYMĚNITELNÝCH VANIČEK NA TAVNÉ LEPIDLO

  • Patentovaná Miniprof nanášecí jednotka umožňuje práci stroje bez nutnosti jejího mazání při použití lepidel typu EVA i Polyuretanových.
  • Možnost jednoduché regulace nanášení množství lepidla na dílec.
  • Předpružení nanášecí jednotky umožňuje efektivní nanesení správného množství lepidla na dílec.
  • Stroje MA 6 a MA 7 mají ve standardu vyjímatelnou vaničku s možností dokoupení dalších.

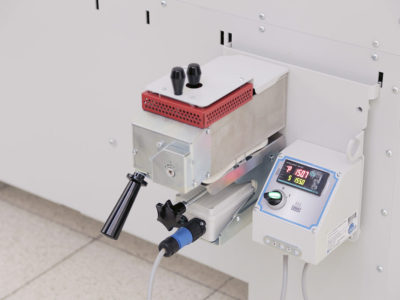

Vyměnitelná vanička na lepidlo s předehřevem

  • Nový systém vyměnitelných poteflonovaných vaniček na lepidlo u strojů Automatic MA 6 a MA 8 umožňuje snadnou výměnu lepidel všech barev a typů dle požadavků zákazníka rychle, bezpečně a efektivně.
  • Ideální pro zakázkové lepení různých dekorů ve vysoké kvalitě a vždy se správnou barvou tavného lepidla. Výměna vaniček na lepidlo je i díky povrchové úpravě teflonem otázkou několika sekund.
  • Součástí dodávky náhradní vaničky na lepidlo je také nahřívací stanice umožňující předehřátí náhradní vaničky na zvolenou teplotu. Díky tomuto systému může být lepidlo připraveno k okamžitému použití ihned po vložení do stroje.

Miniprof Automatic MA 6

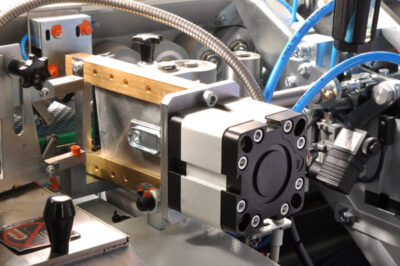

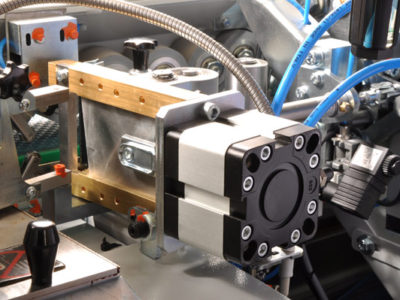

Hrubé kapování

  • Pro odstřižení pásky do 3 mm.
  • Kyvné uložení agregátu zaručuje plynulé ustřižení pásky za chodu stroje a nedochází tak ke krátkodobému zadržení olepovaného dílce během střihu.

3_valcova_pritlacna_zona

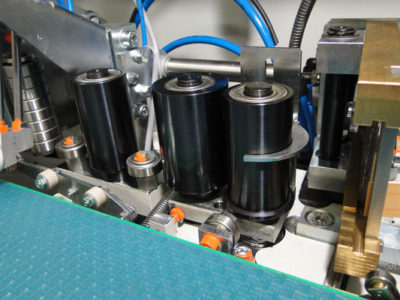

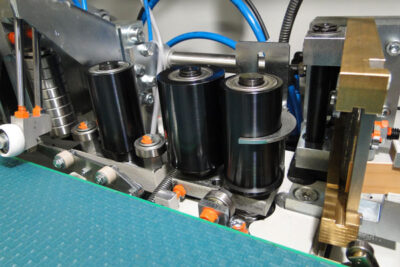

Lisovací jednotka

  • 3-válcová přítlačná zóna s kopírováním. Všechny válečky jsou vyjímatelné pro snadné čištění.
  • Obsahuje 2 přítlačné válce pevné a 1 kopírovací a výškové vedení pásky pro její rovnoměrné nalepení na dílec.

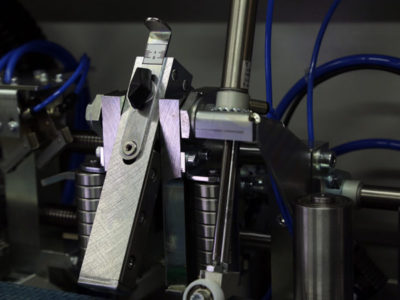

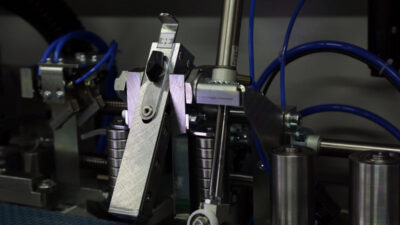

Miniprof Automatic MA 6 - (Verze MA 6K – kapovací nůžky)

Přesné kapování kapovacími nůžkami – (Verze MA 6K – kapovací nůžky)

  • Automatický kapovací agregát s možností jemného doladění střihu se vyznačuje vysokou tuhostí a přesností.
  • Kapovací agregát je vybaven automatickým ostřikem kapovacího nože. Toto řešení zabraňuje zanesení kapovacího nože a celé jednotky lepidlem a umožňuje tak práci stroje bez nepříjemných prodlev způsobených čištěním.
  • Tento systém umožnuje kapování dílců délky od 75 mm.

Miniprof Automatic MA 6 - (Verze MA 6P - polorožkování)

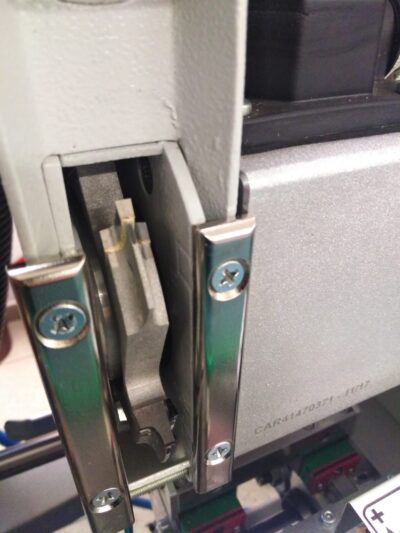

Přesné kapování frézovacím nástrojem rovina/R2 – (Verze MA 6P – polorožkování)

  • Kapovací agregát s VF motorem a frézovacím nástrojem profilu rovina/R2 umožňuje zákazníkovi dosáhnout vertikálního zaoblení dílce (polorožkování) profilem nože R2 nebo klasické kapování „do roviny“.
  • Výhodou tohoto provedení je vyšší přidaná hodnota v podobě možnosti volby vertikálního zaoblení dílce.
  • Tento systém umožnuje plné kapování obou stran dílců od 180 mm délky (Verze MA 6K = 75 mm).

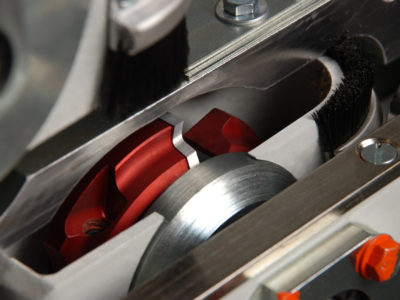

Miniprof Automatic MA 6 - Frézovací jednotka s rychlým přenastavením – systém REVOLVER

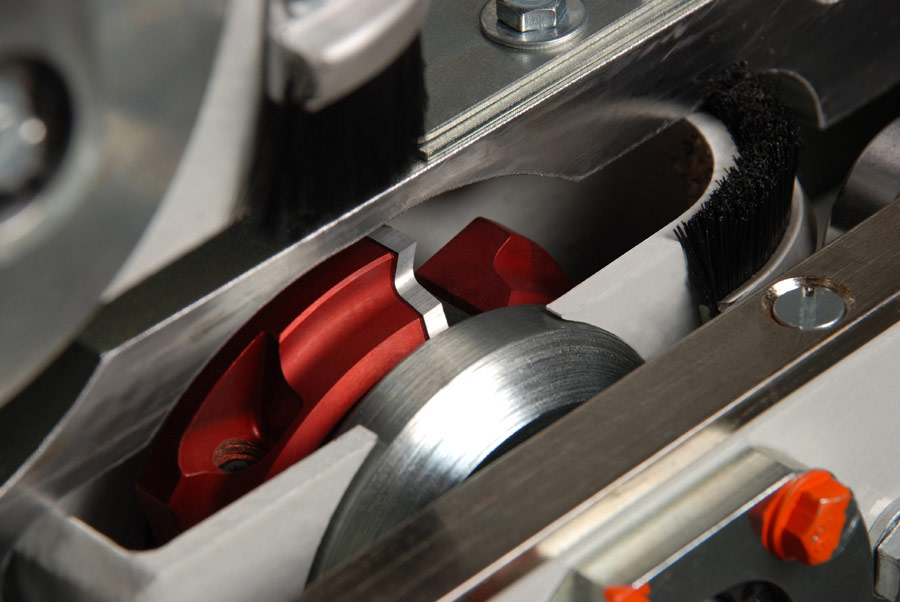

Frézovací jednotka s rychlým přenastavením – systém REVOLVER

  • Frézování hrany tl. 1 mm ve dvou variantách : pod úhlem 45 Deg. i rádiusem R2
  • Kopírovací kola zabraňují poškrábání lesklých povrchů.
  • Přenastavení na jinou tloušťku hrany do 30 sekund – z čelní strany stroje.
  • Používáme vysoce kvalitní frézovací nástroje s výměnnými destičkami.
  • SYSTÉM REVOLVER – umožňuje během několika sekund nastavit přesné frézování fazetky 45° u tenkých pásek nebo lze snadno a přesně nastavit rádius R2 pro pásky tl. 2 mm
  • Snadná výměna frézovacích destiček bez nutnosti demontáže celého nástroje.

Miniprof Automatic MA 6 - Plošné cidliny pro začištění dílce

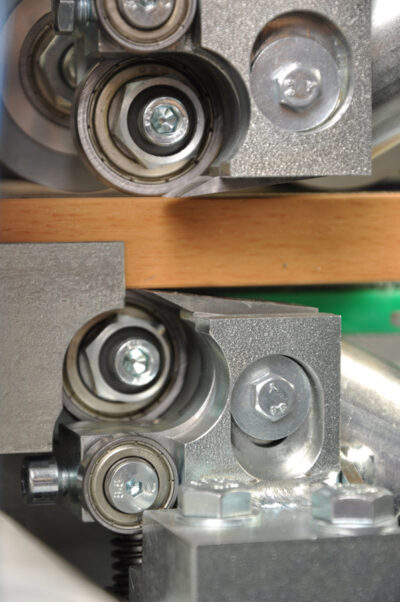

Plošné cidliny pro začištění dílce

  • Plošné cidliny s jemným excentrickým doladěním perfektně začistí plochu dílce a odstraní veškeré přebytečné lepidlo. Dílec vyjíždí ze stroje zcela čistý – bez nutnosti jeho dočištění.
  • Na přání je možnost dovybavit ostřikem cidlin, více informací viz. dodatečné příslušenství.

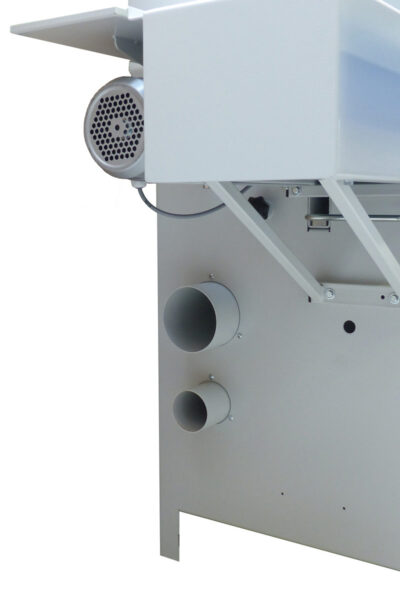

Miniprof Automatic MA 6 - Odsávání stroje

Odsávání stroje

  • Vysoce efektivní systém odsávání díky promyšlenému opláštění jednotlivých nástrojů zaručuje velmi účinný odvod odfrézovaného materiálu.
  • Stroj tak zůstává po celou dobu v čistotě, což výrazně zvyšuje efektivitu práce a výslednou kvalitu olepovaných dílů.
  • Odstřižené zbytky hran jsou odváděny do sběrné nádobky v zadní části stroje a nehromadí se tím v jeho útrobách.
  • Odsávací vývody 1 x 120 mm a 1 x 80 mm

Dodatečné příslušenství

P1020554

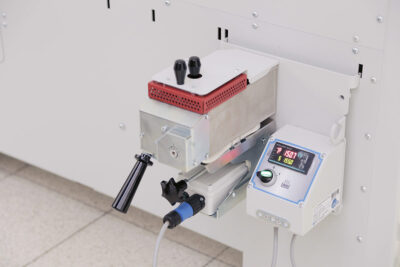

Vyměnitelná vanička vč. předehřívací stanice

  • Zakoupení vaničky vč. předehřívací stanice je nutné v případě, že předehřívací stanicí není zákazník již vybaven

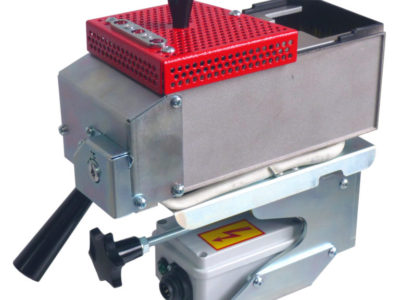

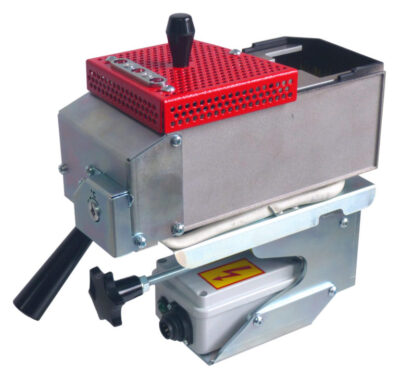

Vyměnitelná vanička bez předehřívací stanice

Vyměnitelná vanička bez předehřívací stanice

  • Slouží jako další (několikátá) náhradní vanička.
  • Zakoupení vaničky je možné v případě, že předehřívací stanicí je zákazník již vybaven.
  • Pro vložení náhradní vaničky s lepidlem do stroje je nutné předehřátí lepidla ve vkládané vaničce.

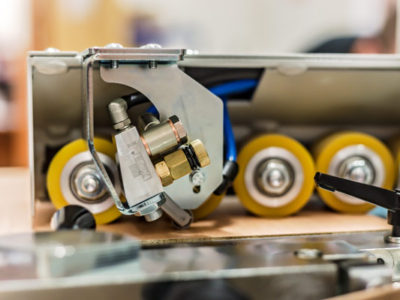

Miniprof Automatic MA 6 - Ostřik plochy dílce RIEPE

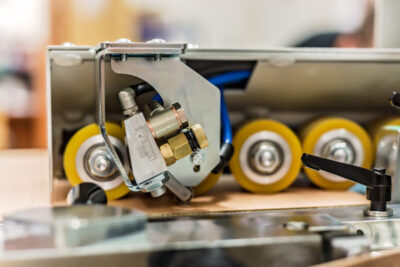

Ostřik plochy dílce RIEPE před předfrézováním pro perfektně čistý dílec

  • Špičkový systém nanášecích trysek RIEPE používají ve svých strojích všichni významní světoví výrobci olepovaček hran a je umístěn před předfrézovací jednotkou.
  • Výrazně doporučujeme při použití PUR (polyuretanových) lepidel.
  • Elektronický řídící systém nanáší tryskami zn. RIEPE velmi tenkou vrstvu separačního prostředku LPZ přímo na vrchní i spodní stranu dílce. Separační prostředek tak nedovolí přebytečnému lepidlu přilepit se na jeho povrch a zaručuje perfektně čistý povrch. Výrazně se minimalizuje nutnost jakéhokoliv dočištění dílců a tím se zabraňuje zvyšování nákladů na výrobu.
  • RIEPE garantuje díky velmi úspornému nanášení minimální spotřebu separačního prostředku, která se nijak nepříznivě neprojeví na provozních nákladech (1 litr separátoru až na 5000 metrů dílce na jednu trysku RIEPE).
  • Systém RIEPE Vám ušetří čas i peníze za dodatečné dočištění dílců.
  • Tento ostřik se dá dokoupit i nainstalovat do stroje dodatečně.

Miniprof Automatic MA 6 - Rádiusová - profilová cidlina vč. ofuku s kopírováním ve dvou osách

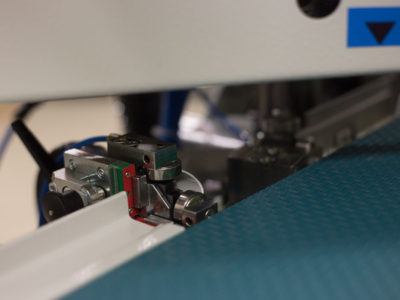

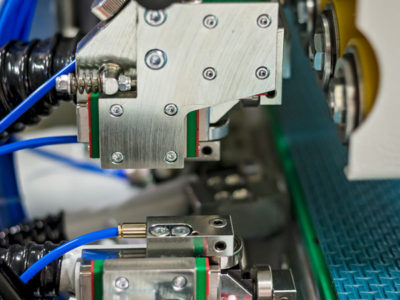

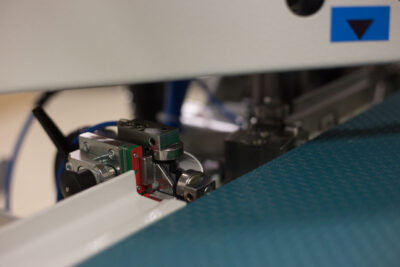

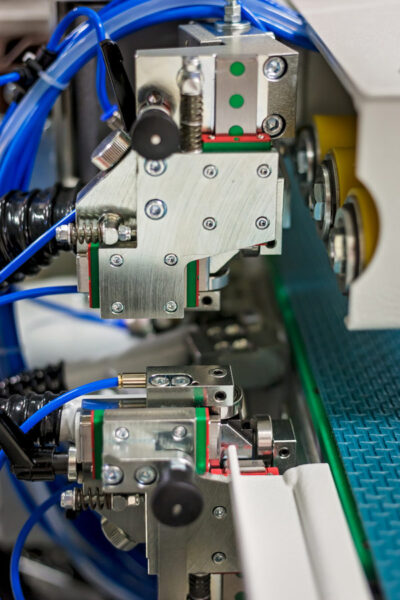

Rádiusová – profilová cidlina vč. ofuku s kopírováním ve dvou osách

  • odstraní případné stopy po frézovacích nožích a maximálně zušlechtí povrch hrany tl.2 mm
  • tento agregát se dá dokoupit i nainstalovat do stroje dodatečně

Miniprof Automatic MA 6 - Rádiusová - profilová cidlina vč. ofuku s kopírováním ve dvou osách


Miniprof Automatic MA 6 - Automatický ostřik plošných cidlin

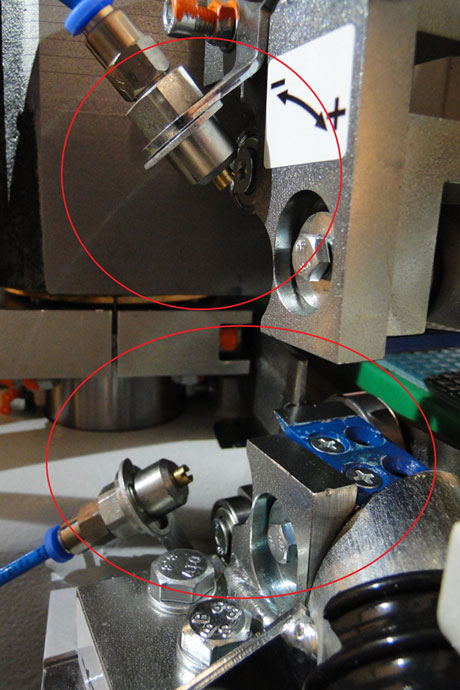

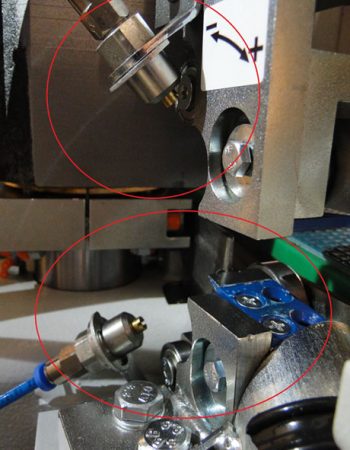

Automatický ostřik plošných cidlin

  • udržuje cidliny stále čisté a namazané, čímž se snižuje jejich opotřebení a nutnost stálého čištění.
  • zvyšuje efektivitu odsávání cidlin
  • cidliny jsou automaticky mazány v pravidelném naprogramovaném intervalu.

Miniprof Automatic MA 6 - Automatické počítadlo délky nalepené hrany

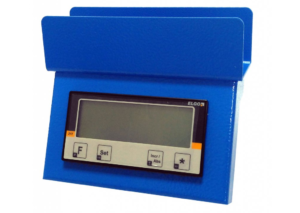

Automatické počítadlo délky nalepené hrany

  • počítadlo přesně sleduje množství spotřebované hrany a je vybaveno funkcí počítání celkového množství + funkci počítání množství s možností vynulování.
  • výborný pomocník pro zakázkové lepení (není nutno složitě počítat množství lepené hrany)
  • pomáhá sledovat stav olepovačky pro přesnější diagnostiku stavu stroje
  • díky jednoduché instalaci je možné počítadlo kdykoliv dokoupit a samostatně namontovat

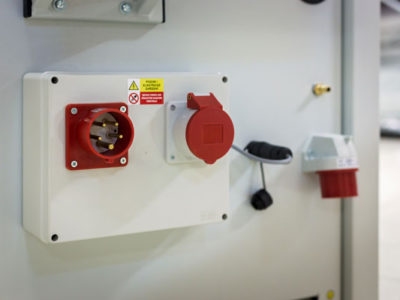

Miniprof Automatic MA 6 - Jednotka automatického rozběhu odsávání

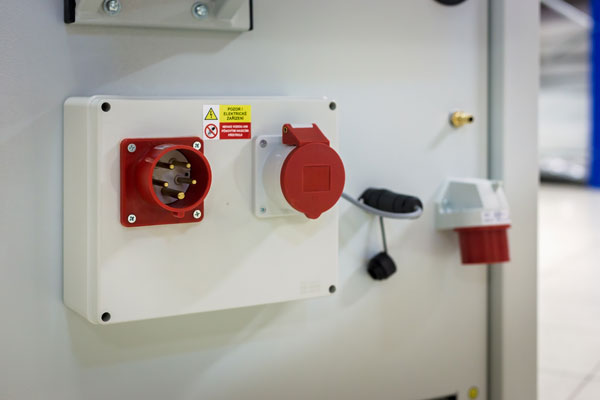

Jednotka automatického rozběhu odsávání (doporučujeme)

  • zajišťuje okamžitý a automatický rozběh odsávače připojeného k olepovačce

Miniprof Automatic MA 6 - Plechová rozbočka pro odsávání 200 mm/1 x 120 mm a 1 x 80 mm

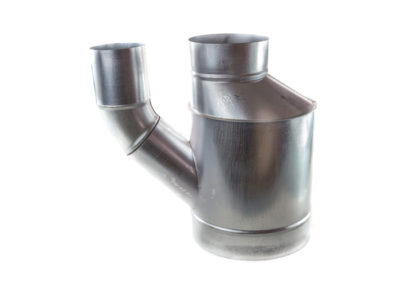

Plechová rozbočka pro odsávání 200 mm/1 x 120 mm a 1 x 80 mm

  • slouží ke svedení obou výše uvedených odsávacích hrdel do jednoho hrdla průměr 200 mm (napojení na hadici)

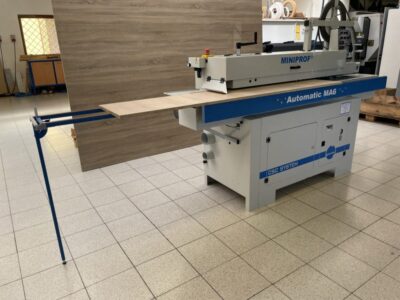

Sklopná prodloužení pracovního stolu pro AUTOMATIC

Prodloužení pracovního stolu je další z „vychytávek“ pro olepovačky MINIPROF AUTOMATIC která výrazně usnadní manipulaci a olepování převážně dlouhých a těžkých dílců.

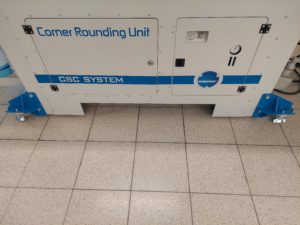

Pojezdová zátěžová kolečka s brzdou

– speciální zátěžová kolečka umožňují posun stroje v případě stísněného prostoru v dílně a výrazně zvyšují komfort při práci na olepovačce.

– všechna kolečka jsou vybavena aretací



Hlavní přednosti stroje

  • Unikátní, extrémně tuhá konstrukce stroje z oceli, litiny a hydrobetonu zaručuje vysokou kvalitu a tuhost stroje.
  • Díky jeho hmotnosti 660 kg jsou veškeré rázy eliminovány, což zaručuje stálou přesnost nastavení stroje a tím vysokou kvalitu olepených dílců.

Miniprof Automatic MA 6 - Výsuvný pracovní stůl

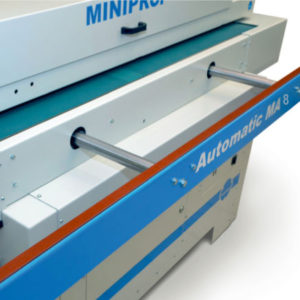

Výsuvný pracovní stůl

  • Je usazen na kvalitních kalených tyčích ø 40 mm, které zaručují dlouhou životnost

Miniprof Automatic MA 6 - Revolverové nastavení frézovacích agregátů na různé tloušťky pásky

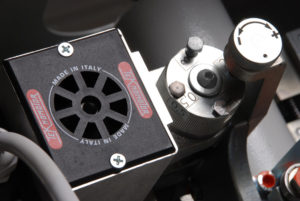

Revolverové nastavení frézovacích agregátů na různé tloušťky pásky

  • Díky unikátnímu a jednoduchému Miniprof revolverovému nastavení se zkracuje čas přenastavení stroje na jinou tloušťku pásky na několik sekund.
  • Jemné doladění umožňuje dosáhnout maximální přesnosti při olepování.

nosič pásky - upravený panel

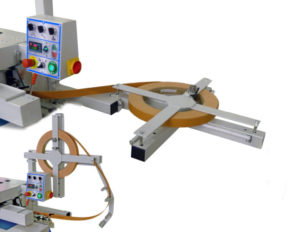

Odvíjecí zásobníkový systém svislého nebo vodorovného přivádění hrany

  • Výhodou tohoto řešení je úspora místa kolem stroje a možnost jeho přisunutí až téměř ke zdi.
  • Systém umožňuje dle přání zákazníka jak svislé, tak vodorovné uložení zásobníku na hranu. Ve svislé poloze mohou být na zásobníku umístěny až 3 ks hranové pásky najednou.
  • Ve svislé poloze je dosaženo výrazné úspory místa a stroj může být umístěn velmi blízko stěně.

Miniprof Automatic MA 6 - Jednoduchý a přehledný ovládací panel

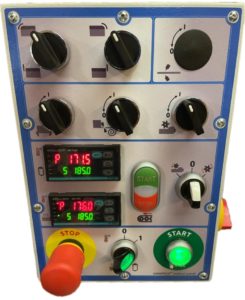

OVLÁDACÍ PANEL MA 6 P

Jednoduchý a přehledný ovládací panel

  • Zaručuje maximální komfort a jednoduchost při obsluze stroje.
  • Nahřívání válečku a vaničky pomocí dvou digitálních teploměrů dovoluje nastavení teploty na válečku a ve vaničce samostatně, což je obrovskou výhodou hlavně v chladnějším prostředí.
  • Možnost vypnutí jednotlivých agregátů ( ZAP/VYP. přesného i hrubého kapování a předfrézovací jednotky, typu zakončení hrany – kapování/zaoblení ).

Miniprof Automatic MA 6

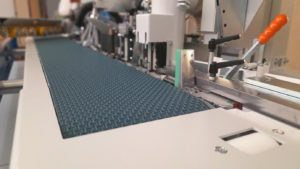

Široký podávací pás

  • Zajišťuje kvalitní a díky vodící liště také velmi přesné vedení olepovaného dílce.
  • Pás se vyznačuje dlouhou životností. To vše bez nutnosti mazání, jako u jiných systémů.

Miniprof Automatic MA 6 - Výškové nastavení dle rozměru olepovaného dílce

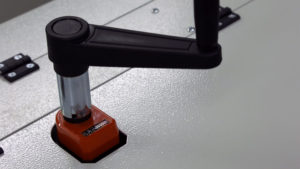

Výškové nastavení dle rozměru olepovaného dílce

  • Číslicový indikátor pozice (výšky) přítlačného vodícího ramena zaručuje přesné nastavení na danou tloušťku olepovaného dílce.

Miniprof Automatic MA 6 - Používané komponenty

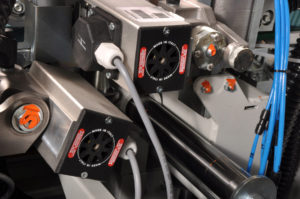

Používané komponenty

  • Olepovačky hran Miniprof jsou osazeny komponenty nejvyšší kvality od známých výrobců.

Servis strojů Miniprof

  • Jako český výrobce olepovaček hran dbáme na rychlý a spolehlivý servis.
  • Náš servisní tým odstraní velmi rychle jakoukoli závadu kdekoli v ČR a SK ihned během prvního výjezdu!
  • 99 % všech náhradních dílů držíme skladem.
  • Provádíme záruční i pozáruční servis.
  • Vlastní síť obchodních zástupců po celé ČR a SR

STÁHNOUT KATALOG

Technické parametry Miniprof Automatic MA 6 K / MA 6 P

Pracovní rozměry dílce
 Tloušťka olepovaného dílce  mm  10 – 60
 Šířka olepovaného dílce – min.  mm  75
 Délka olepovaného dílce – min.  mm  75 / 180 (MA6K / MA6P)
 Rozměry hrany
 Tloušťka hrany  mm  0,4 – 3
 Rozměry pásky – dýha  mm  0,4 – 2/40 mm
 Rozměry pásky – ABS, PVC  mm  0,4 – 2/65 mm
 Rozměry pásky – ABS, PVC  mm  3/45 mm
Předfrézovací jednotka
Úběr materiálu mm 0-2
Průměr diamantového nástroje mm 60
Max. výška opracování mm 60
Otáčky ot./min 14400
Příkon motoru (1ks) kW 0,75
 Ovládací panel
 Možnost vypnutí jednotlivých agregátů  ano
 Ukazatel teploty lepidla  ano
 Plynulá manuální regulace teploty lepidla  ano
 Rozměry
 Délka  mm  2300
 Hloubka  mm  750
 Výška  mm  1300
 Výška se zásobníkem pásky  mm  1800
 Hmotnost  kg  660
 Elektrovýbava
 Napětí  V  3×400
 Příkon celkem  kW  3
Ostatní
Rychlost posuvu m/min. 6,2
 Výsuvný stůl pro dílce různých délek  ano
 Tlak vzduchu min. bar  6 (MA6K) / 7 (MA6P)
 Odsávací hrdlo ø  mm  1 x 120, 1 x 80
Funkce MA 6 (standardní výbava)
Předfrézovací jednotka vč. DIA nástroje ANO
Nanášecí jednotka lepidla (výška 10-60 mm) ANO
Hrubé kapování ANO
Přítlačná zóna (lisovací jednotka) ANO
Přesné kapování ANO
Ostřik kapovacích nožů ANO
Frézovací jednotka s revolverovým nastavením ANO
Plošná cidlina ANO
CSC-systém (železo-betonová konstrukce) ANO
Příplatková výbava
Ostřik dílce před předfrézováním – trysky RIEPE za příplatek
Vyměnitelná vanička (poteflonovaná) vč. nahřívací stanice – komplet za příplatek
Vyměnitelná vanička (poteflonovaná) bez nahřívací stanice za příplatek
Automatický ostřik plošné cidliny za příplatek
Rádiusová (profilová) cidlina s ofukem za příplatek
Automatický rozběh odsávání za příplatek
Digitální počítadlo délky spotřebované hrany za příplatek
Osvětlení pracovního prostoru (agregátů) za příplatek
